14.3.4 Управление блочными ресурсами

Ниже приведена инструкция по созданию Блочных устройств и предоставления доступа к ним в WEB-интерфейсе vStack HCP для протокола NVMe.

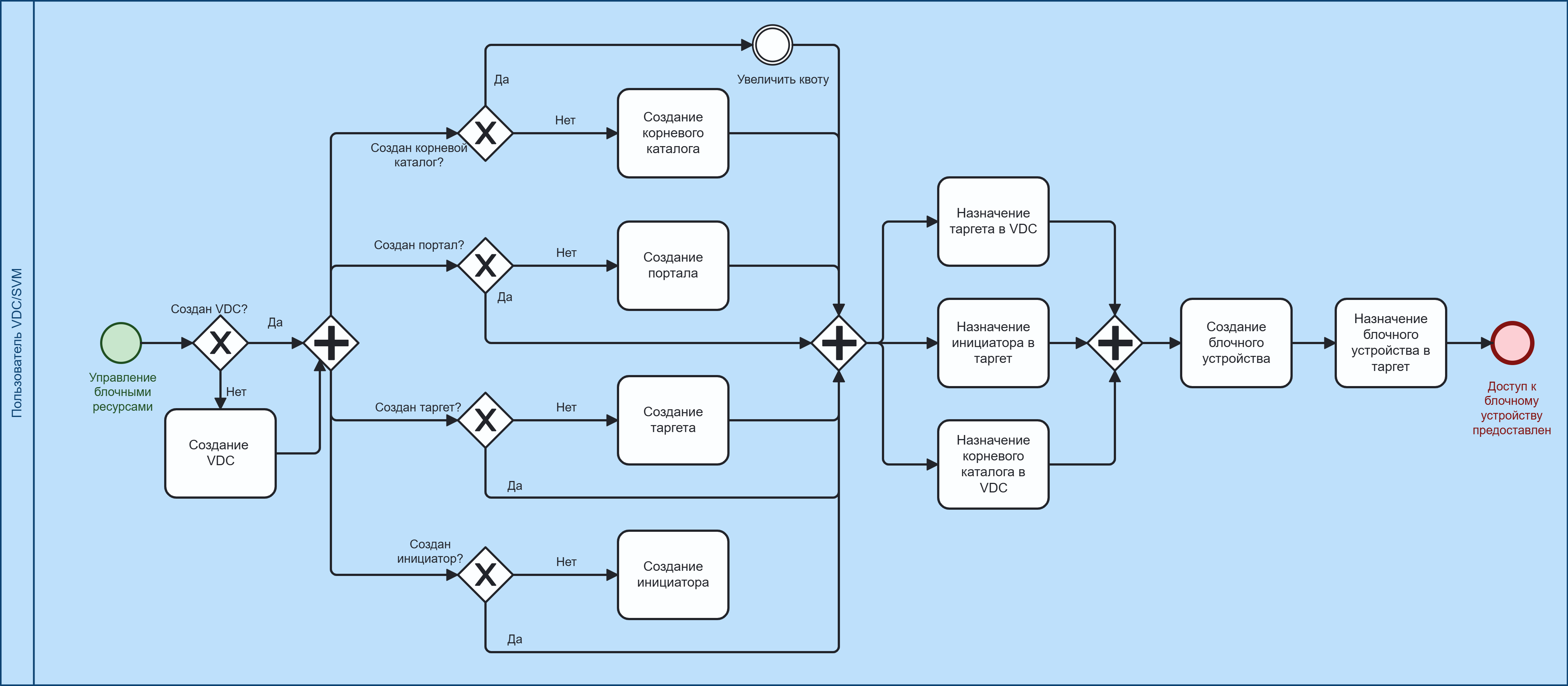

Рисунок 1. Блок-схема управления Блочными устройствами

Корневой каталог и его элементы потребления пространства можно представить в виде дерева, в котором существует возможность создавать Блочные устройства. Для этого необходимо:

1. В WEB-интерфейсе vStack HCP перейти в раздел Виртуальные ЦОДы и выбрать необходимый ВЦОД.

Рисунок 2. Раздел Виртуальные ЦОДы

2. Перейти во вкладку Каталоги.

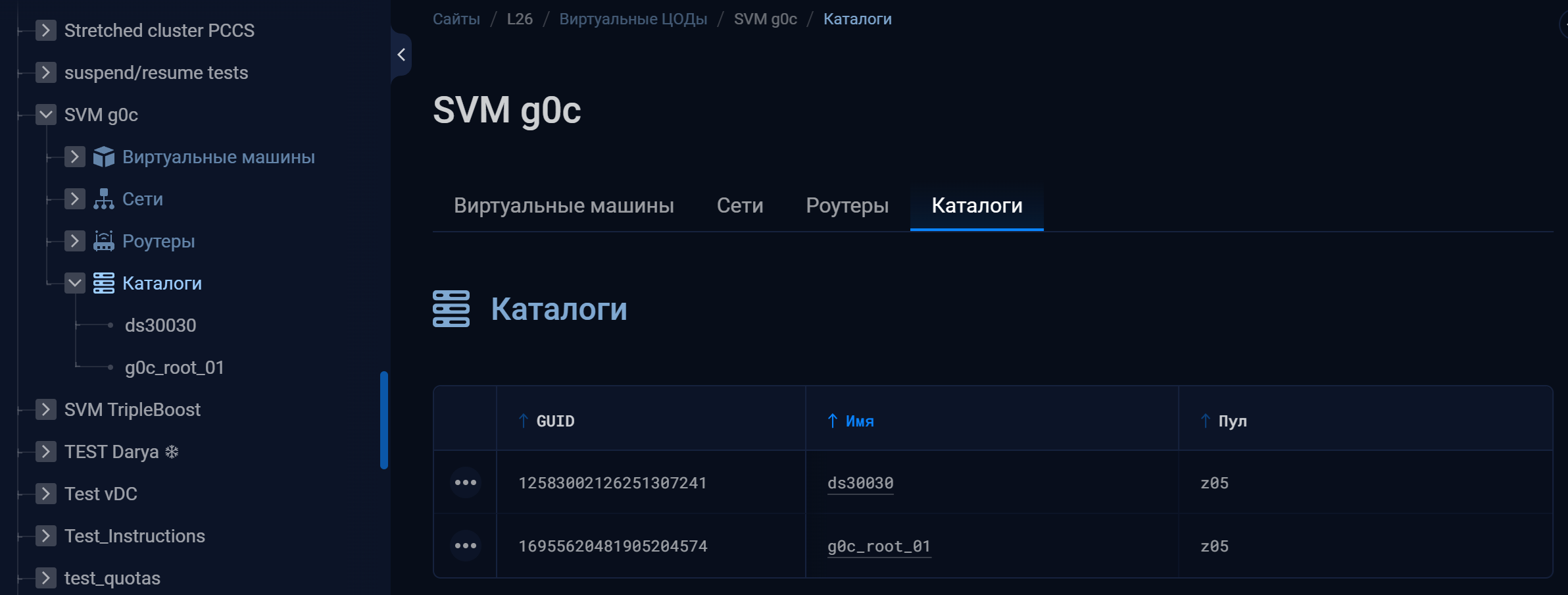

Рисунок 3. Окно раздела Виртуальные ЦОДы

3. Выбрать необходимый Каталог и перейти на вкладку «Дерево».

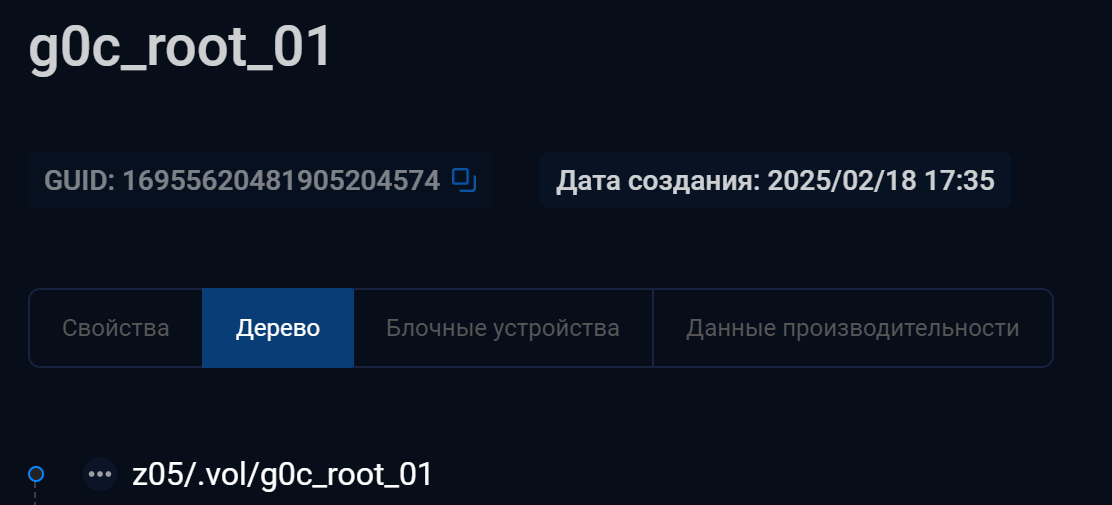

Рисунок 4. Дерево Корневого каталога

4. В окне «Дерево» перейти в контекстное меню и нажать «Добавить потомка».

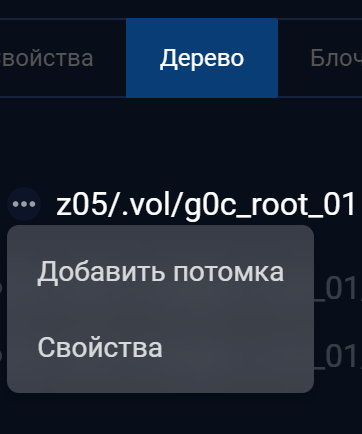

Рисунок 5. Контекстное меню «Добавить потомка»

5. В открывшемся окне выбрать «Создать каталог» и заполнить поля:

  • Имя.
  • Размер.
  • Размер блока по умолчанию.

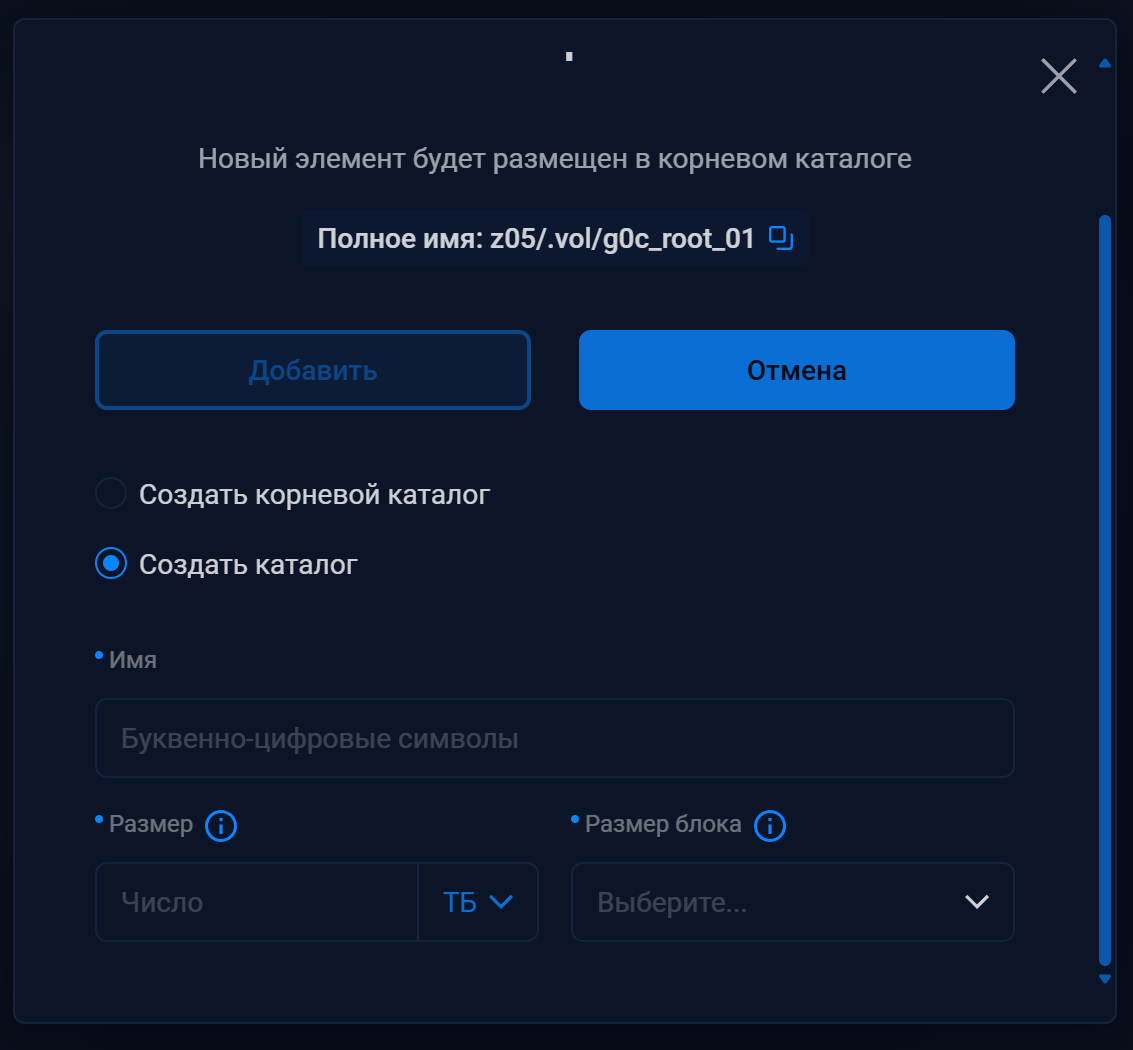

Рисунок 6. Окно создания Каталога

6. Нажать «Добавить».

7. В дереве Корневого каталога отобразятся созданные Блочные устройства.

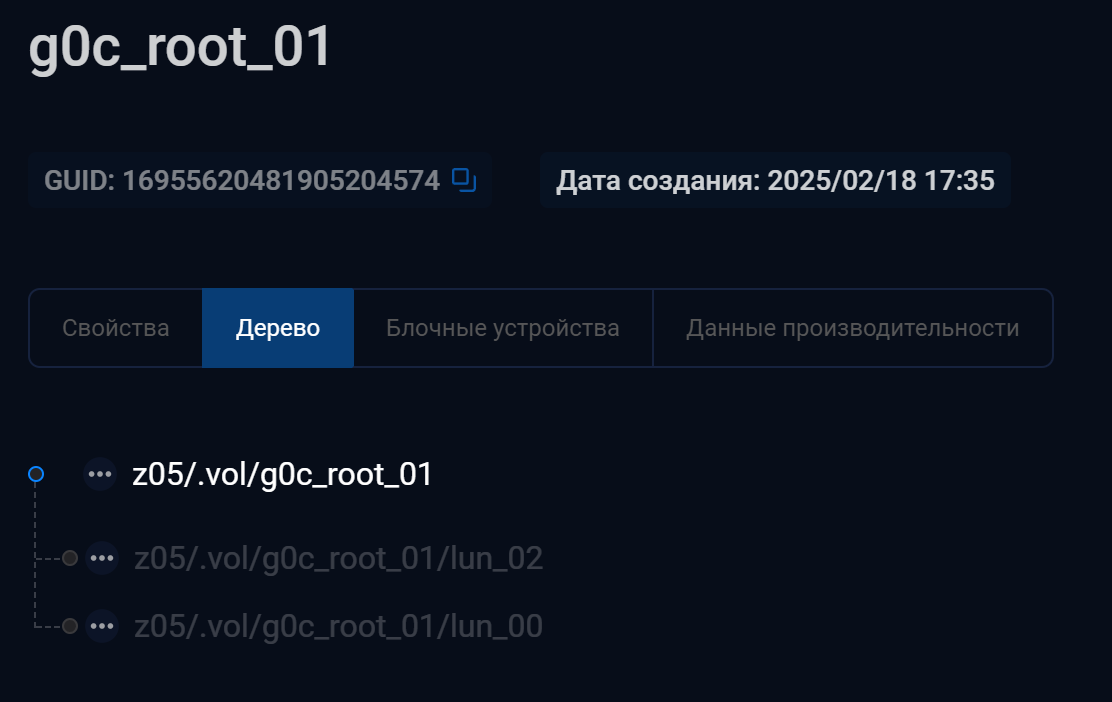

Рисунок 7. Дерево Корневого каталога

8. Созданные Блочные устройства также можно посмотреть в разделе Виртуальные ЦОДы → Каталоги → Блочные устройства.

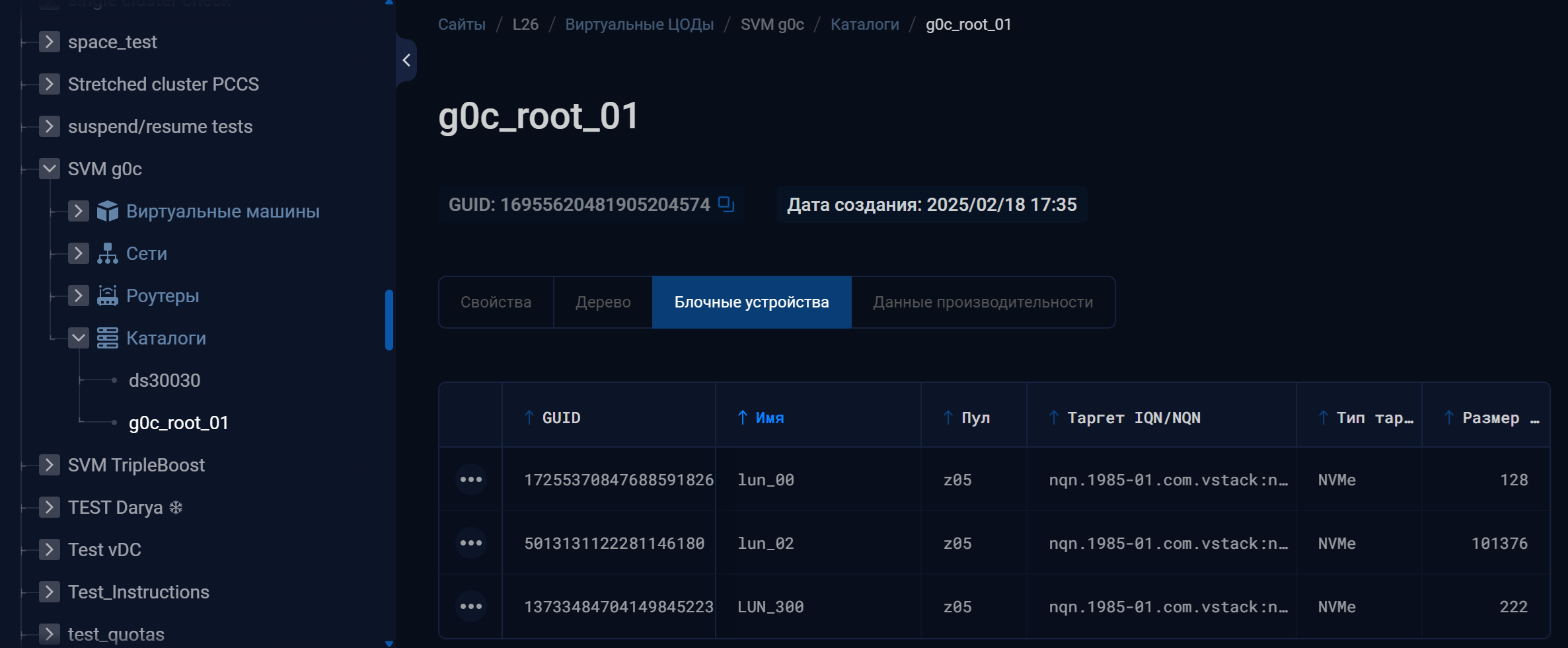

Рисунок 8. Окно раздела Блочные устройства

Далее Блочное устройство можно назначить в Таргет. Инструкция Добавление Блочных устройств к Таргету.
