14.3.14 Производительность Блочных устройств
Графики производительности Блочных устройств представляют собой визуальное отображение характеристик производительности Unified Storage при различных сценариях нагрузки с возможностью их просмотра в ретроспективе в том числе с выбором произвольного временного интервала.
На графиках производительности отображается информация о следующих характеристиках:
- Пропускная способность (Throughput). Измеряет сколько данных может быть обработано системой за единицу времени в МБ/с и количество операций ввода-вывода в секунду (IOPS).

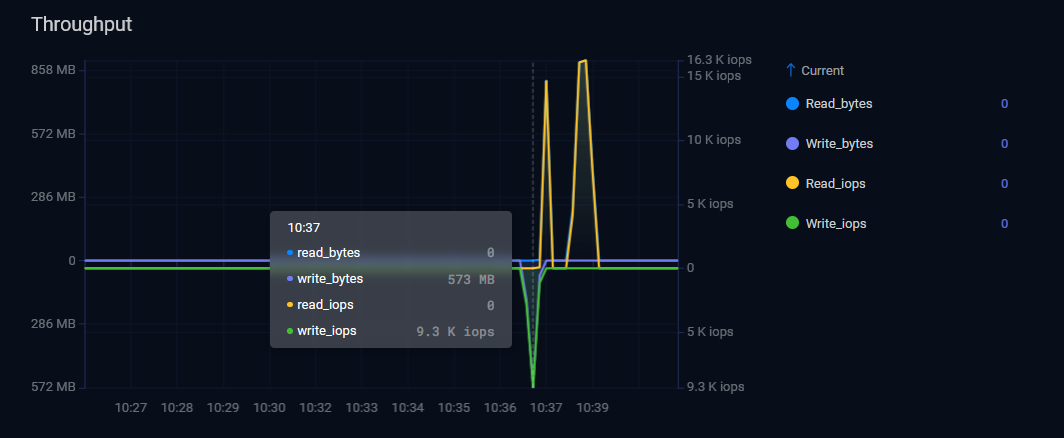

Рисунок 1. График производительности «Пропускная способность (Throughput)»
- Время обслуживания или латентность (Latency) - время, которое требуется для выполнения операций ввода-вывода. Графики показывают минимальную, среднюю и максимальную задержки для различных типов операций (чтение/запись).

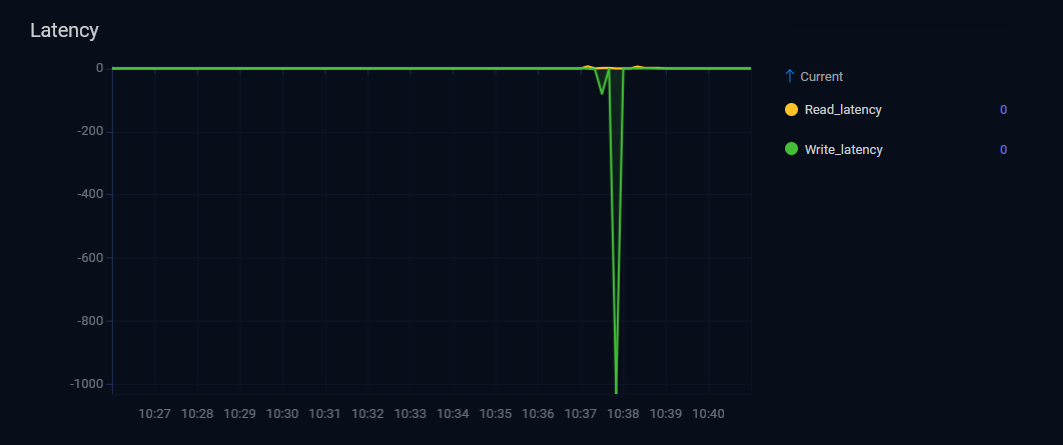

Рисунок 2. График производительности «Время обслуживания или латентность (Latency)»
Графики производительности предоставляют возможность выбрать временной промежуток отображения информации (10 с, 30 с, 1 мин, 5 мин, 15 мин, 30 мин, 1 ч, 3 ч, 6 ч, 12 ч, 1 день, 7 дней).
Для просмотра графиков производительности Блочных устройств необходимо:
1. В WEB-интерфейсе vStack HCP перейти в раздел Виртуальные ЦОДы → Каталоги.
2. Выбрать необходимый Каталог и перейти на вкладку «Данные производительности (Perfdata)».

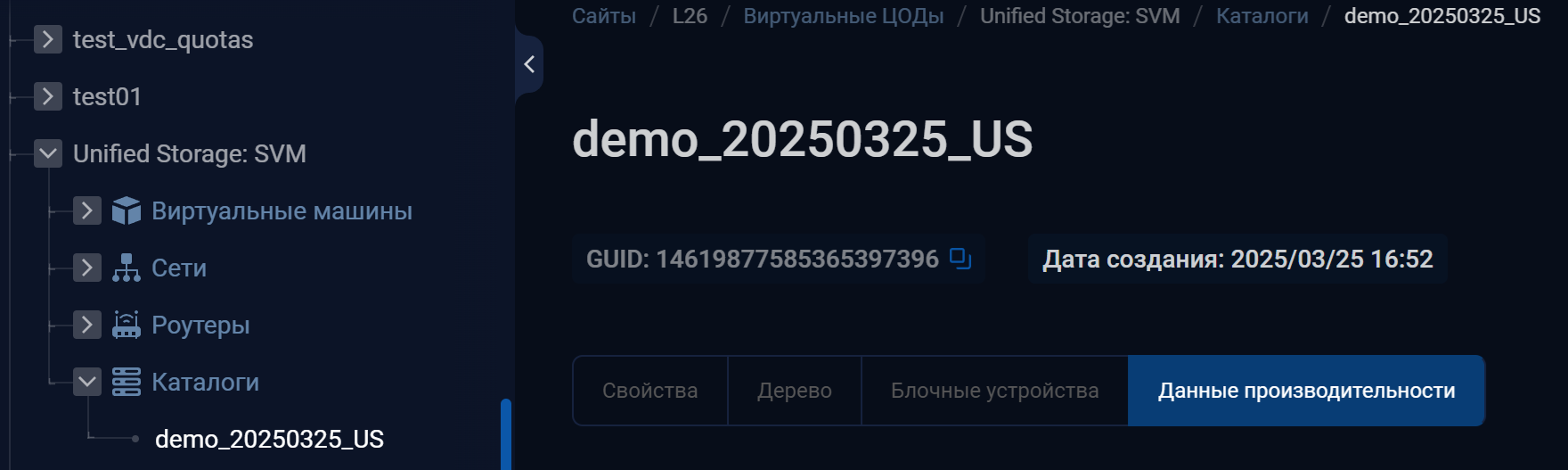

Рисунок 3. Окно раздела Каталоги
3. В открывшемся окне отобразятся графики производительности для Пропускной способности (Throughput) и Задержки (Latency).

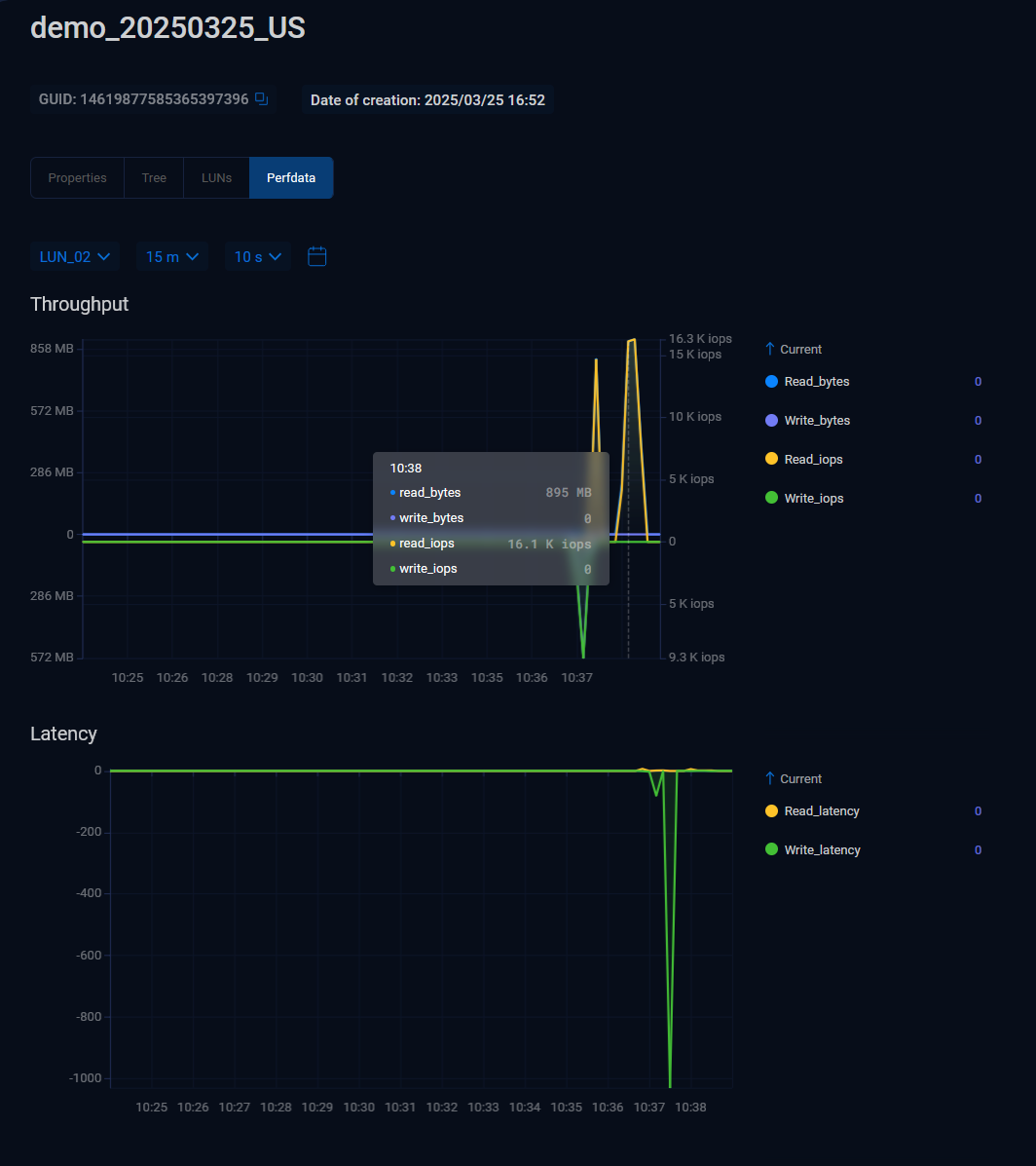

Рисунок 4. Окно раздела «Данные производительности (Perfdata)»
